Bread boards භාවිතා කරන්නේ මෙහෙමයි..!

මුලින්ම කියන්න ඕන ආධුනිකයින්ට නම් මේ බෝඩ් තමයි වඩාත්ම හොඳ.හේතුව තමයි මේ බෝඩ් වල පරිඵත සකස් කරද්දී පෑස්සීමක් සිදුකරන්නෙ නැති නිසා උපකරණ නැවත නැවත පාවිච්චි කරන්න පුලුවන් අත්දැකීම් අඩු අයට මේක ගොඩක් ප්‍රයෝජනවත් මොකක් හරි පොඩි වැරදීමක් වුනත් පාස්සන්නේ නැතිව පහසුවෙන් නිවැරදි කර ගන්න පුලුවන්.පරිඵතය නිවැරදිව ක්‍රියා කරන බව දැන ගත්තාට පස්සේ ස්තිර පුවරුවක් මත පාස්සලා පාවිච්චි කරන්න පුලුවන් මේ නිසා මුදල් ඉතිරි වෙනවා.දැන් මේක පාවිච්චි කරන්නේ කොහොමද කියලා බලමු.මේ බෝඩ් එකක් රු.300 ට විතර ඉලෙක්ට්‍රොනික් උපකරන අලෙවි සැලකින් මිලදී ගන්න පුලුවන්.

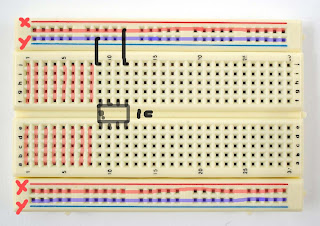

සාමාන්‍ය බෝඩ් එකක පින්තූරයක් මෙතන තියනවා.මේකේ ට්‍රාන්ස්පේරන්ට් කලර් වලින් මම මේ දාලා තියන ඉරි වලින් x y කියලා නම් කරලා තියන ඉරි හතර තියෙන්නේ පවර් සප්ලයි වලට ඒ ඉරි මම රතු සහ නිල් පාට වලින් ඇඳලා තියන විදියට ඇතුලතින් සම්භන්ද වෙලා තමයි තියෙන්නේ.රතු පේලියට කෙලවරකින් පවර් සප්ලයි එකේ පොසිටිව් එක සම්භන්ද කරාම ඒ පේලියේ ඕනෑම සිදුරකට කම්බියක් ප්ලග් කරලා පොසිටිව් කරන්ට් එක ලබා ගන්න පුලුවන්.නිල් පාට තීරුව පොසිටිව් එකටම සමානයි වෙනසකට තියෙන්නේ නෙගෙටිව්(ග්‍රවුන්ඩ්) සප්ලයි එක තමයි මේ නිල් පාට තීරුවට දෙන්න ඕන.
මැද තියන අනෙක් තීරු මම රතු පාටට ඇඳලා තියන විදියට පේලි ,පේලි විදියට තමයි සම්භන්ද වෙලා තියෙන්නේ.පවර් සප්ලයි පාත් වලට විරුද්ද පැත්තට තමයි මේ සාමාන්‍ය පාත් සම්භන්ද වෙලා තියෙන්නේ.
මම මේ පින්තූරයේ දාලා තියන පුංචි උදාහරනයේ තියෙනවා අයි.සී එකකට පවර් සප්ලයි එක දෙන විදිය මේක පොඩ්ඩක් බැලුවම තේරුම් ගන්න පුලුවන් කොහොමද සංකීර්න පරිපතයක් මේ බෝඩ් එකක් උඩ අටව ගන්නේ කොහොමද කියලා.තවත් විශේශයෙන් කියන්න ඕන දෙයක් තියනවා මේ බෝඩ් වලට සාමාන්ය සර්කිට් වයර් සම්භනද කරන්න අපහසුයි ඒක නිසා මේ බෝඩ් වලට සම්භන්ද කරන්න විශේශ වයර් වර්ගයක් තියනවා. ඒ වයර් වල ඇතුලේ තියෙන්නේ එච්චර ෆ්ලෙක්සිබල් නැති කම්බියක් මේවාත් ඉලෙක්ට්‍රොනික උපකරන අලෙවිසැල් වලින් බොහොම අඩු මුදලකට ගන්න පුලුවන්.මේකේ තීරු අතර හරි පේලි අතර හරි සමභන්ද කරන්න අවශ්‍යතාවයක් ආවොත් එකට අර්ත් වයර් එකක් සුද්ධ කරලා ඒක ඇතුලේ තියන කම්බි ටික ලිහලා එවායින් එක කම්බියක් කපලා ගන්න පුලුවන්.
මේ වීඩියෝ දෙකත් බලන්න තවත් ප්‍රශ්න තියනවානම් කමෙන්ට්ස් වලට දාන්න මම උත්තර දෙන්න සූදානම්.
